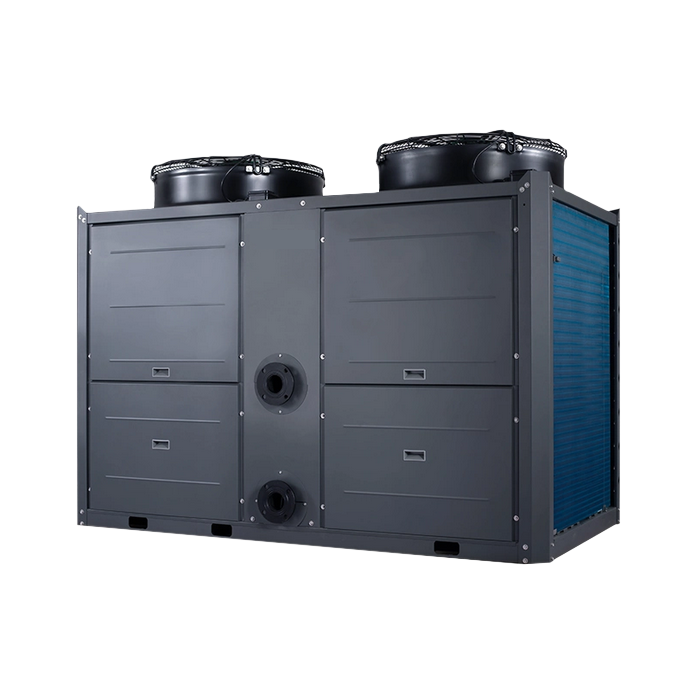

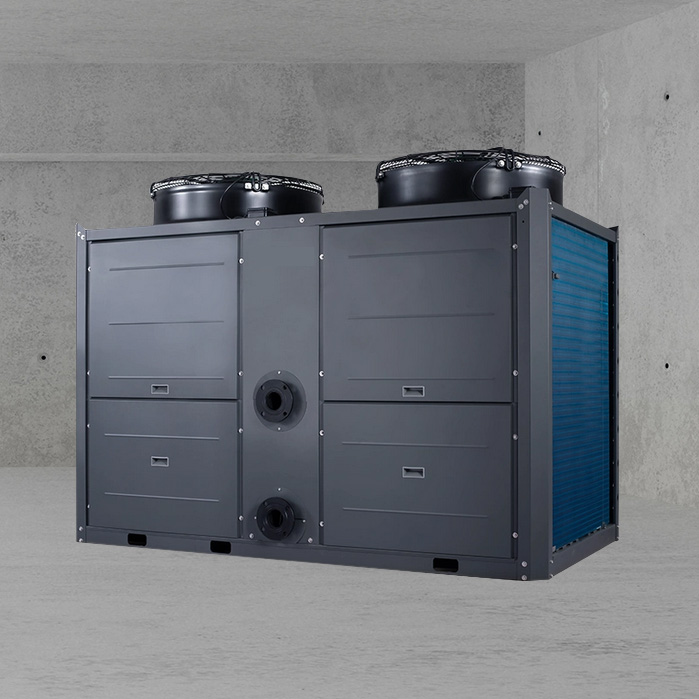

Luft-/Wasser Wärmepumpe
mit elektrischem Antrieb.
Komplette Wärmepumpe in Monoblock-Ausführung bestehend aus Innen- und Außeneinheit. Für Raumheizung, Raumkühlung und Trinkwasererwärmung geeignet.
Qick-Info
- Typ: APIM-R410A-090
- Artikelnummer: 30.MB.410A.75.090
- R410A - 30 kW R410A - 45 kW R410A - 90 kW
HIGH PERFORMANCE
Vorlauftemperatur 60°C
Flüstermodus 69 dB(A) bei 1m
Kühlmittel R410A
Förderfähig
Integrierte elektrische Heizung 3kW
Automatische Messung der
Leistungserzeugung (C.O.P)
Touchscreen-Bedienfeld und
Steuerung per App
Technische Daten
| Technische Daten | |
|---|---|
| Artikelnummer | 30.MB.410A.75.090 |
| Stromversorgung - Außengerät | 400 V / 50 Hz / 3 ph |
| Stromversorgung - Sicherung Außengerät | 3 P / 80 A / C |
| Leistung | |
| Min./Max. Heizleistung | 28,2 / 89,5 kW |
| El. Heizleistungsaufnahme min/max | 6650 / 24254 W |
| Arbeitsdruck min/max (1) | 3,68 / 4,50 W |
| Heizleistung min/max | 28,2 / 89,5 kW |
| El. Heizleistungsaufnahme min/max | 8212 / 28300 W |
| Heizleistung min/max (2) | 3,16 ~ 3,48 W |
| SCOP - Durchschnittsklima, niedrige Temperatur | 4,2 W |
| Energieklasse | A++ |
| Min./max. Kühlleistung (3) | 36,4 ~ 66,0 kW |
| El. Leistungsaufnahme Kühlung min/max (3) | 6982 / 23742 W |
| E.E.R. min/max (3) | 2,8~5,19 W |
| Min./max. Kühlleistung (4) (A35/W7) | 23,4 ~ 61,2 kW |
| El. Kühlleistungsaufnahme min/max (4) | 6,88 ~ 23450 W |
| E.E.R. min/max (4) | 2,61 ~ 3,4 W |
| Min./Max. Arbeitstemperatur der Umgebung im Heizbetrieb | - 85 °C |
| Min./Max. Betriebsumgebungstemperatur im Kühlbetrieb | 15 - 55 °C |
| Max. Vorlauftemp. im Heizbetrieb | 60 °C |
| Min. Vorlauftemp. im Heizbetrieb | 20 °C |
| Min. Vorlauftemp. im Kühlbetrieb | 7 °C |
| Schallleistungspegel - Außengerät | 69 dB (A) |

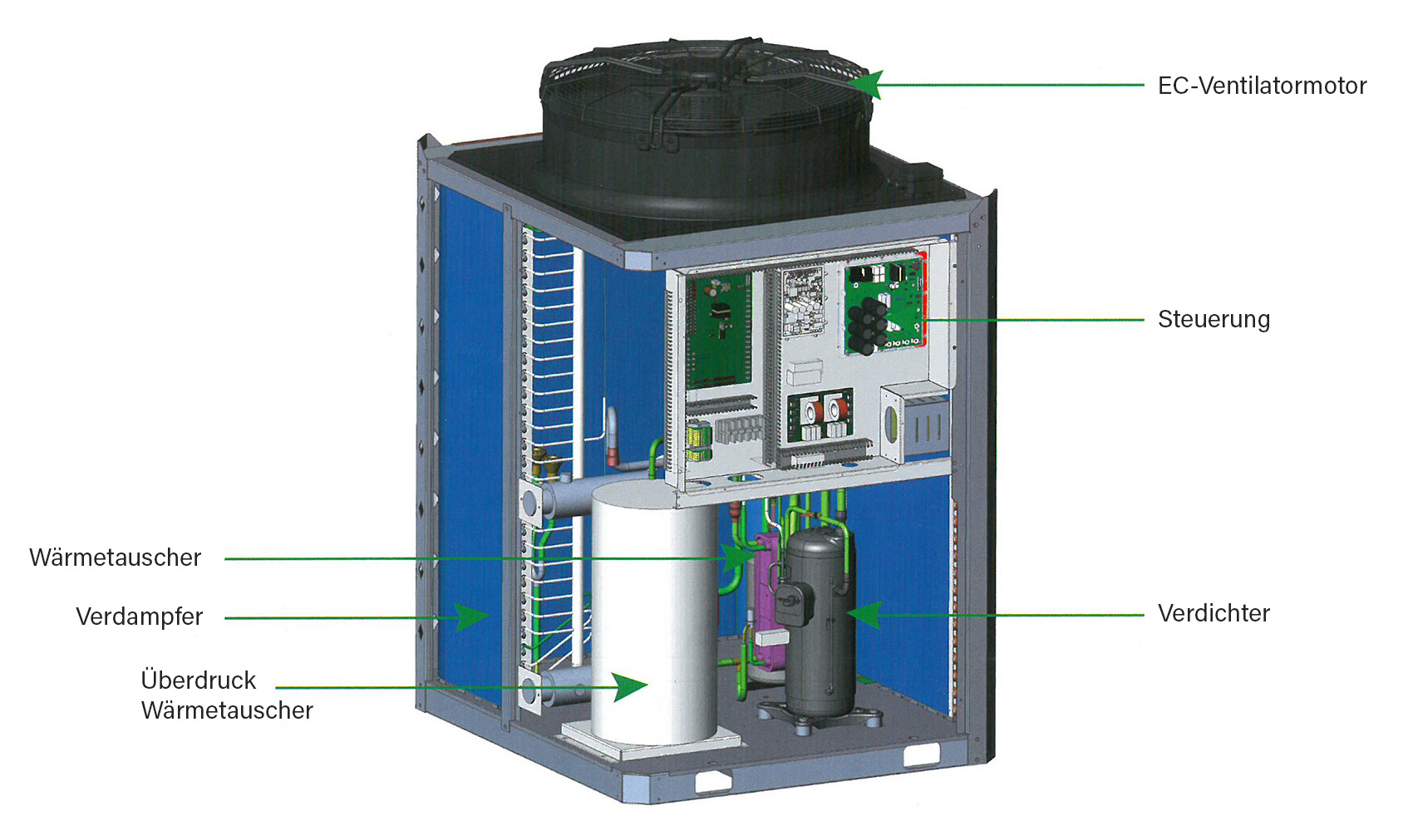

| Komponenten | |
| Kompressor - Heizung | 2 x 30 W |
| Lüfter - Menge | 2 Stk. |
| Lüfter - Luftstrom | 2 x 13500 m³/h |
| Lüfter - Nennleistung | 2 x 800 W |
| Lüfter - Schaufeldurchmesser | 2 x 760 mm |
| Titan-Rohrwärmetauscher - Wasserdruckverlust | 100 kPa |
| Titan-Rohrwärmetauscher - Rohrleitungsanschluss | DN65 Flange |
| Kältemittel - Typ | R410A |
| Kältemittel - Menge | 2 x 8 kg |
| Verdichter - Typ | Inverter+EVI |
| Verdichter - Öl | FVC68D |
| Verdichter - Ölmenge | 2 x 2,3 L |
| Verdichter - Heizgerät | 2 x 30 W |
| Verdichter - Marke und Typ | Mitsubishi, Spirale |
| Minimaler Wasserdurchfluss | 10 m³/h |
| Nomineller Wasserdurchfluss | 16 m³/h |
| Hydraulische Anschlüsse | DN65 Flange |
| Abmessungen und Gewicht | |
| Nettoabmessungen (L x T x H) - Außengerät | 2160 mm x 1200 mm x 1650 mm |
| Nettoabmessungen (L x T x H) - Innengerät | 385 mm x 476 mm x 150 mm |
| Brutto Abmessungen (L x T x H) - Außengerät | 2180 mm x 1220 mm x 1750 mm |
| Brutto Abmessungen (L x T x H) - Innengerät | 400 mm x 490 mm x 180 mm |
| Nettogewicht - Außengerät | 600 kg |
| Nettogewicht - Innengerät | 9 kg |
| Brutto Gewicht - Außengerät | 680 kg |
| Brutto Gewicht - Innengerät | 10 kg |
| Im Lieferumfang des Geräts enthaltene Temperatursensoren | 5 K, B=3470 |
| WiFi-Modul | Ja |
| Kommunikationskabel | 20 m |
(1) Heizbedingung: Wassereinlass- und -auslasstemperatur:
30°C/35°C, Umgebungstemperatur: DB 7°C/WB 6°C
(2) Heizbedingung: Wassereinlass-/Auslasstemperatur:
40°C/45°C, Umgebungstemperatur: DB 7°C/WB 6°C
(3) Kühlbetrieb: Wassereinlass-/Auslasstemperatur:
23°C/18°C, Umgebungstemperatur: DB 35°C/WB 24°C
(4) Kühlungsbedingung: Wassereinlass-/Auslasstemperatur:
12°C/7°C, Umgebungstemperatur: DB 35°C/WB 24°C
(5) Die technischen Daten können ohne vorherige Ankündigung geändert werden. Die tatsächlichen technischen Daten des Geräts entnehmen Sie bitte den
Aufklebern auf dem Gerät.
Leistungsvolle Funktionen
- Kaskade - Ein Bedienfeld kann bis zu 16 Geräte steuern
- Heizkurve - Automatische Anpassung der Wasseraustrittstemperatur an die Umgebungstemperatur
- Modbus - Einfache Kommunikation mit BMS für intelligente Gebäude
- Zwei Mischkreise - zwei Mischkreise für verschiedene Heizzonen
- Rotationsbetrieb - wenn zwei oder mehr Geräte im System angeschlossen sind, läuft jedes Gerät abwechselnd
- Intelligentes Abtauen - Maximal 1/3 der Geräte können gleichzeitig abtauen, um eine stabile Temperatur des gesamten Systems zu gewährleisten
- Notbetrieb - Wenn das Hauptgerät ausgefallen ist, kann jede Wärmepumpe einzeln arbeiten
- Hohe Energieeffizienz (bis A++) und stabile Leistung

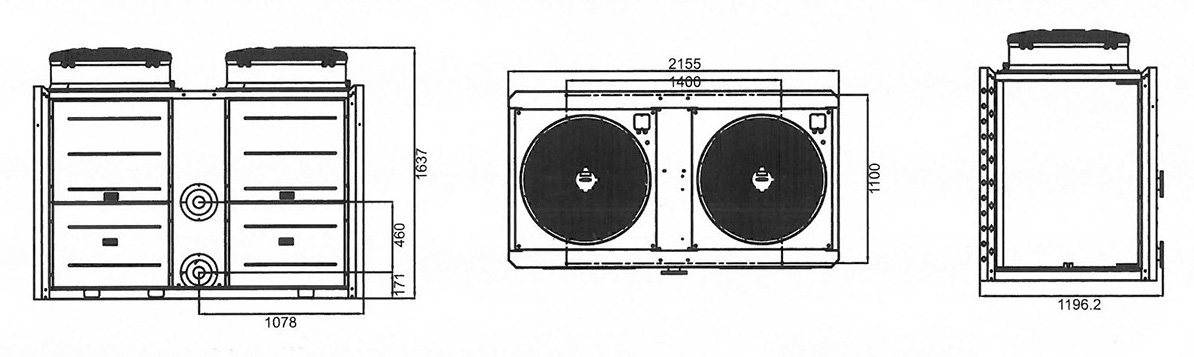

Angaben in mm
Außeneinheit
Außeneinheit
Inneneinheit
1
Bedienfeld
2
Scharnier
3
Tür
4
Wasseranschluss
5
Wasserpumpe
6
Elektrische Heizung
7
Gehäuse
8
Kabelbefestigungsplatte
9
Kabelhalterung
10
Elektrischer Kasten
11
Deckel des Elektrokastens
12
Elektrisches 3-Wege-Ventil
13
Schlauch aus rostfreiem Stahl
14
Sicherheitsventil-Bausatz
